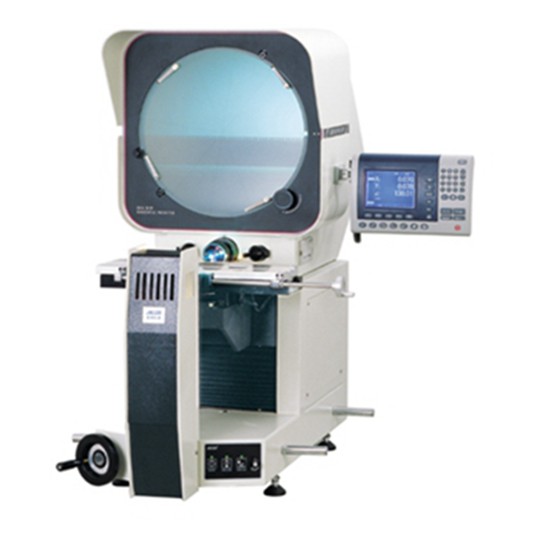

臥式投影測量儀 HB16-3015T
產品簡介
規格型號：HB16-3015T臥式投影測量儀 產品用途及特點 HB系列數字式測量投影儀是光、機、電一體化的精密高效測量儀器。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及
訂購熱線：
產品介紹
規格型號：HB16-3015T臥式投影測量儀
產品用途及特點
HB系列數字式測量投影儀是光、機、電一體化的精密高效測量儀器。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。
本產品光學系統質量優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達（3+L/200）µM；配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。工件影像可以是全正像也可以為倒像。此投影儀Z軸升降采用導軌的傳送方法，提高了機身的穩定性及耐久性，投影儀成像清晰、放大倍率準確。

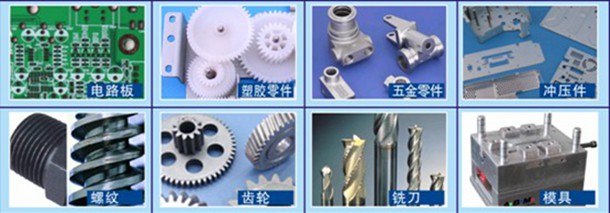

儀器可測量的部分工件
關鍵技術
測量投影儀是將被測工件置于工作臺上，在透射或反射照明下，在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達（3+L/200）μm,L為被測長度(單位:mm);儀器配有專用微型打印機和腳踏開關,數據輸出和采樣十分方便。它由物鏡成放大實像 (反像),并經光鏡反射于投影屏的磨沙面上，成像出一個與工件完全一樣的影像。
儀器優點
本公司所生產之測量投影儀與同類產品相比，具有以下之特點：
1、 本儀器能高效地檢測各種復雜工件的輪廓和表面形狀如：樣板、沖壓件、凸輪、螺紡、齒輪、成形銑刀等各種工具、刀具和零件、以及端子、鐘表、金鋼石等。
2、 使用范圍更為廣泛，它廣泛應用于機械、模具、儀表、電子、輕工等行業，是計量室和生產車間不可缺少的一種計量檢定設備。
3、 儀器測量精度：（3+L/200）μm
4、 X，Y坐標數顯分辨率：0.0005mm
5、 數據處理系統：DP300 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度檢測RS-232數據輸出，可顯示出測量圖形。

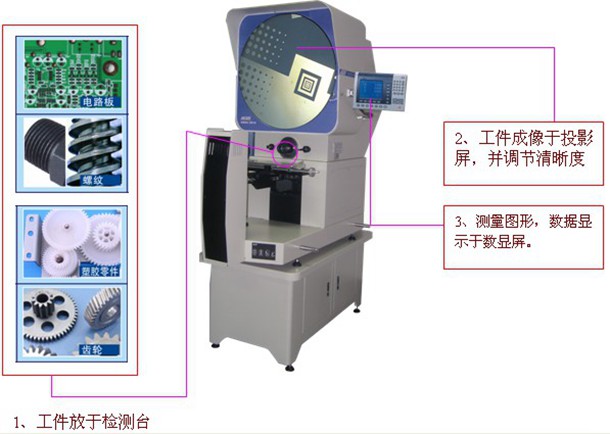

操作步驟
儀器配件
A、投影屏
1、投影屏尺寸(mm)Φ330（或者Φ425），使用範圍大於Φ300（或者Φ425），，採用日本光刻技術，刻有米字線。
2、投影屏旋轉範圍：0-360º
3、旋轉角度數顯解析度：1′或0.01º，採用日本旋轉編碼器。
B、物鏡
放大倍數
10X（必備）
20X(選)
50X（選）
100X（選）
物方線視場（mm）
Φ30
Φ15
Φ6
Φ3
物方工作距（mm）
77.7
44.3
38.4
25.3
測量最大高度
90
90
90
90
C、數距處理系統
DP-300多功能數顯表，採用日本材料，全中文顯示，可做多點採樣、座標旋轉、點、線、圓、距離、角度測量。
D、儀器照明:
透射與反射照明採用德國歐司朗進口光源24V，150W鹵素燈。
E、冷卻方式:
強制風冷（3軸流風扇）
F、儀器電源：
110V/220V（AC）50/60HZ，總功率400W
G、儀器尺寸：
長*寬*高（mm）：參照表格
H、X,Y工作臺：
採用球墨鑄鐵鑄造、精密加工而成，採用特殊定型穩定化處理，大大提高測量精度與穩定性。
I、傳動方式：
採用日本無牙光桿傳動。
